定期排污膨脹器說明書

發布時間:2024-09-09 01:04:01瀏覽數:

定期排污膨脹器的用途
定期排污膨脹器也稱定期排污擴容器。定期排污膨脹器是將鍋爐定期排污水或壓力比定期排污膨脹器更高的排出的廢熱水，經過減壓、擴容分離出二次蒸汽和廢熱水。二次蒸汽排入-氣或作為熱源利用，廢熱水一般經排污降溫池排入下水系統。
鍋爐排污水具有和鍋爐相同的工作壓力及其壓力下的飽和水溫，在定期排污膨脹器前設有節流閥降低壓力，以便在定期排污膨脹器內擴容、降溫，分離出二次蒸汽。所以對二次蒸汽和廢熱水作為熱源加以利用，可以回收部分鍋爐排污損失的熱量，提高鍋爐效率。
定期排污膨脹器組成
定期排污擴容器是由外殼、進水分配器、出氣除泡器、人孔等組成。
定期排污膨脹器工作過程
鍋爐排污水均勻地排入排污擴容器，排污水在外殼中部的圓筒隔板中作切向運動，并且立即汽化成二次蒸汽，它經過上部百頁窗式的汽水分離器進行汽水分離后，再經定排頂部的出口引出，而留下的排污水則通過水位調節閥排放。

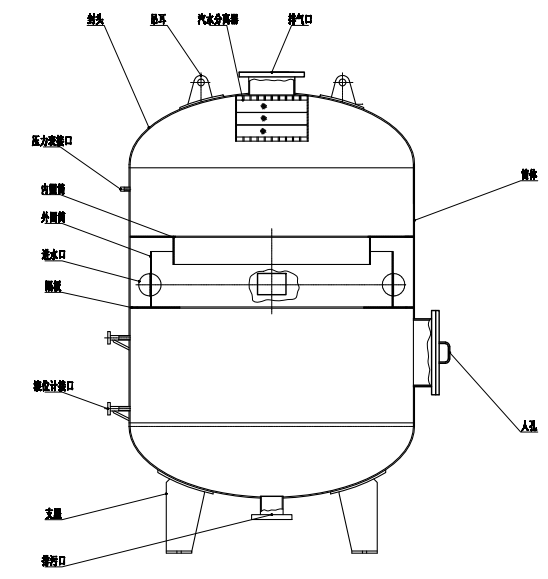

定期排污膨脹器設備結構圖

定期排污膨脹器圖解

定期排污膨脹器主要規格型號及技術參數：

產品型號	幾何容積m³	設計壓力MPa	設計溫度℃
DP0.8	0.8	0.2	250
DP1.5	1.5	0.2	250
DP3.5	3.5	0.2	250
DP7.5	7.5	0.2	250
DP15	15	0.2	250

注：根據用戶需求，可設計各種規格定排，用戶提供技術參數即可。
定期排污膨脹器注意事項
1、當鍋爐需要-量排污時，或液位調節閥故障時，應開通旁路閥加-排污。
2、頂部排汽閥的開度應調控，以保持定排內的工作壓力。
3、調整液位調節閥的開度，使定排的水位在水位計的中間位置。
4、安全閥的工作壓力須按-整定。
